Редукторы(Редукторы для ветрогенераторов)

Высокая производительность

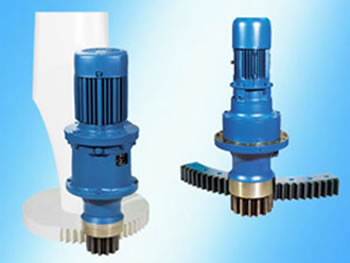

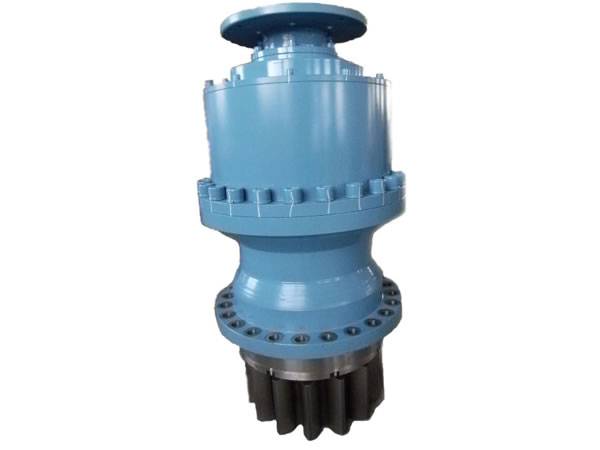

Редукторы привода сгибания и привода наклона серии NB700L4 используются для работы комплектующих ветровых электростанций. Редукторы для ветрогенераторов предназначаются в основном для систем трансмиссии ротора и обтекателя ветровой турбины. Наши планетарные редукторы привода сгибания и привода наклона используются для того, чтобы контролировать шаг лопаток ветровой турбины. Обтекатель, который находится на вершине колонны, соединяется с ротором и вмещает в себе редуктор, электрогенератор, поворотную систему и систему контроля. Чтобы всегда обеспечивать соответствие оси ротора направлению ветра для максимальной эффективности электрогенератора, ветровые турбины оборудуются специальной поворотной системой, которая позволяет обтекателю регулировать свое положение в зависимости от направления и силы ветра. Таким образом, ротор ветрогенератора контролируется поворотной системой, которая включает планетарный редуктор, мотор и электрический тормоз.

Каждый ветрогенератор должен иметь от двух до шести редукторов, в зависимости от его размеров, а его двигатель может быть как электрическим, так и гидравлическим. Чаще всего используются двух- или трехступенчатые редукторы в комплексе с червячным редуктором с входной стороны, или же черырех- / пятиступенчатые редукторы привода сгибания и привода наклона. Вторичные шестерни могут быть как интегрированными, так и вставными.

Характеристики
1. Момент на выходном валу: 1000-80000Нм
2. Передаточное число: i=300-2000
3. Устройство опоры: поворотная опора (с фланцами).
4. Электрический тормоз: типа DC или AC.
5. Выходной вал: шлицованный или с нарезанной сателлитной шестерней; выходной вал оснащен усиленными подшипниками.
6. Поддерживаемые двигатели: электромоторы МЭК.

Схема идентификации модели
1 2 3 4 5 6
NB 706 L 4 1671 IEC80B5

1. NB: Ningbo planetary gearbox
2. 706: Размеры редуктора, 700, 701, 703...715
3. L: поворотный редуктор
4. 4: Кол-во ступеней, 4...четыре ступени
5. 1671: Передаточное число
6. IEC80B5: Тип мотора

Модель Номин. крутящий момент (Нм) Макс. крутящий момент (Нм) Передаточное число ( i )
NB700L 1000 2000 297--2153
NB701L 2000 4000 297--2153
NB703AL 2500 5000 278--1866
NB705AL 5000 10000 278--1866
NB706BL4 8000 15000 203--2045
NB707AL4 12000 25000 278--1856
NB709AL4 18000 30000 278--1856
NB711BL4 35000 80000 256--1606
NB710L4 25000 50000 329--1420
NB711L4 35000 80000 256--1606
NB713L4 50000 100000 250--1748
NB715L4 80000 140000 269--1390
Подробные монтажные размеры и технические параметры редукторов
Серия NB700L4

Аналоги по брендам
Trasmital Bonfiglioli Brevini Riduttori Bosch Rexroth Comer Industries Reggiana Riduttori Rossi Zollern
